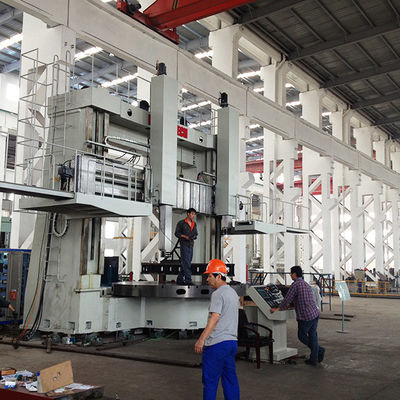

Λούσεν CK5240 CNC κάθετο ελατήριο υψηλής ακρίβειας έξυπνη ταχύτητα κατασκευής 2500mm/min

MOQ:	Διαπραγματεύσιμα
τιμή:	$268,800 (subject to the contract)
Περίοδος παράδοσης:	1 έτος

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Ζίμπο, Κίνα

Μάρκα

Lushen

Πιστοποίηση

JB/GB

Αριθμό μοντέλου

CK5240

Μέγιστη γυρίζοντας διάμετρος:

Φ4000 mm

Επιτραπέζια διάμετρος:

Φ3500 mm

Μέγιστο ύψος του εργασιακού μεριδίου:

2500 χιλ.

Μέγιστο βάρος κομματιών προς κατεργασία:

Ταχύτητα του τραπεζιού εργασίας (Στάδια και εύρος):

2 μηχανικά γρανάζια/Διαβλητή χωρίς βήμα&0,2~41rpm

Ποσοστό τροφοδοσίας μετά το εργαλείο (τύπος και εύρος):

Μεταβλητή χωρίς βήμα&0,1-500 mm/min

Γρήγορη ταχύτητα διασταύρωσης σταθμού εργαλείων:

2500 mm/min

Μέγιστη διαδρομή της στήλης εργαλείου (άξονας Χ):

-50 έως +2200 mm

Βιότοπος οδού Ram (άξονας Z):

1250 mm

Διάμετρος διατομής Ram:

240×240 mm

Δυνατότητα δύναμης κοπής στην αριστερή στήλη εργαλείου:

40 kN (ελεγχόμενο CNC)

Δυνατότητα δύναμης κοπής στο δεξί πόδι εργαλείου:

55 kN (συνηθισμένο)

Μέγιστη συνολική δύναμη κοπής στο τραπέζι εργασίας:

95 kNm

Στροφή επεξεργασίας της παραδοσιακής ράβδου εργαλείου:

Μέγιστη διαδρομή σταυροδρόμου:

2000 χιλιοστά

Ταχύτητα ανύψωσης σταυροδρόμου:

320 mm/min

Δύναμη κινητήρα ανύψωσης σταυροδρόμου:

7,5 KW

Δρόμος τροφοδοσίας (οριζόντια και κατακόρυφη):

20.5 Nm

Κύρια ισχύς κινητήρα (AC variable frequency drive):

55 kW

Κατά προσέγγιση βάρος μηχανής:

54 μετρικά τόνοι

Διάμετροι μηχανής (L × W × H):

9500 × 5800 × 6600 mm

Ακριβότητα θέσης:

≤ 0,1/1000 mm

Επαναλαμβάνετε την ακρίβεια θέσης:

≤ 0,02/1000 mm

Επίπεδα επιφάνειας τραπεζιού:

00,03 mm/1000 mm (με επιπλέον ανοχή 0,01 mm ανά αύξηση διαμέτρου 1000 mm)

Εκτόξευση επιφάνειας τραπεζιού (άξια):

00,02 mm/1000 mm (με επιπλέον ανοχή 0,01 mm ανά αύξηση διαμέτρου 1000 mm)

Τραπέζι Ραδιακή εκροή:

00,02 mm/1000 mm (με επιπλέον ανοχή 0,01 mm ανά αύξηση διαμέτρου 1000 mm)

Παράλληλος της οριζόντιας κίνησης του φορέα εργαλείου προς την επιφάνεια του τραπεζιού:

00,03 mm/1000 mm

Τριγωνικότητα της οριζόντιας κίνησης του φορέα εργαλείου (αριστερά-δεξιά) προς την επιφάνεια του τρα:

00,03 mm/1000 mm

Τριγωνικότητα της οριζόντιας κίνησης του φορέα εργαλείου (προς τα εμπρός-πίσω) προς την επιφάνεια το:

00,06 mm/1000 mm

Ακριβότητα κυλινδρικής μηχανικής:

00,02/300 mm

Ακριβότητα επεξεργασίας επίπεδης επιφάνειας:

00,04 mm/1000 mm

Σχετικά με την ανάλυση των επιφανειών:

Ra1,6μm

Σχηματισμένες επιφάνειες Ακαμψία:

Ra3,2 μm

Επισημαίνω:

Επικίνδυνα κλινικά εργαλεία CNC

μηχανή κάθετου στροφείου ακριβείας

2500 mm/min κάθετο ελαστικό CNC

Περιγραφή προϊόντος

Υψηλής ακρίβειας υψηλής ικανότητας φορτίου

Επισκόπηση του προϊόντος

Στρογγυλομηχανή CNC διπλής στήλης, σχεδιασμένη για υψηλής ακρίβειας, βαριές εργασίες στρογγυλοποίησης
Μέγιστη διάμετρος στροφής έως 4000 mm και μέγιστο βάρος τεμαχίου 40 τόνων
Εξοπλισμένα με υδροστατικούς οδηγούς υψηλής ακαμψίας και προηγμένη στατική/δυναμική ακαμψία
Ιδανικό για την επεξεργασία σιδηρούχων, μη σιδηρούχων και επιλεγμένων μη μεταλλικών υλικών
Υποστηρίζει την ακατέργαστη και τελική στροφή κυλινδρικών, κωνικών και επίπεδων επιφανειών
Ενσωματωμένα συστήματα CNC της Siemens ή της GSK με άξονες με τροφοδοσία σερβοκίνησης για ομαλή και αξιόπιστη λειτουργία
Προσαρμοσμένα για βιομηχανίες όπως η ενέργεια, τα βαριά μηχανήματα, η αεροδιαστημική και η άμυνα

Περιγραφή του προϊόντος

ΗΣειρά CK5240 CNC κατακόρυφο ελατήριοείναι σχεδιασμένο με την πιο προηγμένη τεχνολογία και ένα βελτιστοποιημένο σχεδιασμό CAD που ενσωματώνει τη μηχανητρονική για τη σύγχρονη κατασκευή.Αυτός ο πριονιστής διπλής στήλης διαθέτει ισχυρά δομικά στοιχεία που του επιτρέπουν να χειρίζεται υπερβατικά βαριά φορτία, διατηρώντας παράλληλα εξαιρετική ακρίβεια και σταθερότητα.

Το τραπέζι εργασίας χρησιμοποιεί ένα υψηλής ακρίβειας υδροστατικό σύστημα ρυμουλκούμενων και διπλή μετάδοση με κινητήρα συνεχούς ρεύματος 55 kW για ομαλό έλεγχο ροπής και σταθερή απόδοση.Και οι διαδρομές είναι κατασκευασμένες από υψηλής αντοχής, χυτοσίδηρο χαμηλής έντασης για τη διασφάλιση μακράς ζωής, εξαιρετικής ακαμψίας και ελάχιστης θερμικής παραμόρφωσης.

Με έξυπνες δυνατότητες CNC και ανεξάρτητες ορμές servo, ο αριστερός εργαλειοστάσιο είναι πλήρως αριθμητικά ελεγχόμενος, επιτρέποντας υψηλής ταχύτητας, υψηλής ακρίβειας πολυάξια επεξεργασία.Η μηχανή είναι κατάλληλη για χάλυβα, κράματα, χαλκός και αλουμίνιο που απαιτούν βαθιές κοψίματα και στενές ανοχές.

Βασικές τεχνικές παραμέτρους

Παράμετρος	Αξία	Παράμετρος	Αξία
Μαξ. Διαμέτρου περιστροφής	Φ4000 mm	Μέγιστο ύψος του εργασιακού μεριδίου	3500 χιλιοστά
Διάμετρος εργασίας	Φ3500 mm	Μέγιστο βάρος του εργασιακού υλικού	40 τόνους
Πεδίο ταχύτητας εργασίας	0.4 ∙ 40 στροφές ανά λεπτό	Μέγιστη ροπή εργασίας	200 kNm
Ταχύτητα τροφοδοσίας	2000 mm/min	Μείωση της κλίμακας τιμής τροφής	0.1·500 mm/min
Ο δρόμος στον άξονα Χ (στοιχείο εργαλείου)	-50 ~ 2600 mm	Δρόμος άξονα Z (Ram)	1800 χιλιοστά
Πεδίο πορείας της δέσμης	3000 χιλιοστά	Ταχύτητα ανύψωσης δέσμης	320 mm/min
Η ισχύς του κύριου κινητήρα (DC)	55 kW	Βάρος μηχανής (περίπου)	140 τόνοι

Σημειώσεις λειτουργίας

Ακολουθήστε το σχέδιο θεμελίωσης που παρέχεται πριν από την εγκατάσταση της μηχανής για να εξασφαλιστεί η δομική ακεραιότητα
Όλες οι εργασίες που αφορούν την ανύψωση ή τη μεταφορά πρέπει να εκτελούνται με κατάλληλα εργαλεία εφοδιασμού.
Εξασφάλιση της ορθής ευθυγράμμισης και συμπίεσης της διασταυρούμενης δέσμης πριν από τη λειτουργία
Τα συστήματα λίπανσης και υδραυλικών πρέπει να ελέγχονται τακτικά για την σταθερότητα της πίεσης και της ροής
Πάντα να λειτουργεί η διεπαφή CNC (Siemens ή GSK) σύμφωνα με το εγχειρίδιο χρήσης και τις διαδικασίες ασφάλειας που παρέχονται
Κατά τη διάρκεια λειτουργιών με βαρύ φορτίο, παρακολουθείται το επίπεδο υδροστατικής πίεσης για την αποφυγή υπερθέρμανσης της οδού καθοδήγησης
Εκτελέστε τακτικούς ελέγχους ακρίβειας και επανακαθορισμό για τη διατήρηση της ακρίβειας της μηχανικής με την πάροδο του χρόνου

Σενάρια εφαρμογής

Εξοπλισμός παραγωγής ενέργειας: Στροφή με ακρίβεια δίσκων τουρμπίνας, δομών ρουλεμάν και περιβλήτων
Κατασκευή βαρέων μηχανημάτων: Επεξεργασία μεγάλων κενών τροχών, δαχτυλιδιών ρουλεμάν και τροχών πεταλούδας
Σιδηρόδρομοι & Μεταφορές: Κύβλοι άξονων, τροχούς και κατασκευαστικά μέρη των φρένων
Αεροδιαστημικά εξαρτήματα: Μέρη από κράματα υψηλής αντοχής που απαιτούν βαθιά κοπή και τελική επεξεργασία ακριβείας
Αμυντική βιομηχανία: Επεξεργασία εξαρτημάτων, περιβλήτων και μεγάλων δομικών δακτυλίων θωρακισμένων οχημάτων
Ορυχεία & Μεταλλουργία: Επεξεργασία ανθεκτικών στην φθορά εξαρτημάτων και μεταλλικών συστατικών
