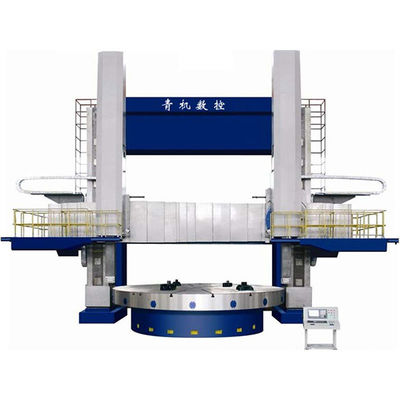

CK5230 CNC διπλής στήλης Cnc κατακόρυφη στροφή στροφή 3000mm Siemens 808Dsl έλεγχο

MOQ:	Διαπραγματεύσιμα
τιμή:	$212,800 (subject to the contract)
Περίοδος παράδοσης:	1 έτος

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Ζίμπο, Κίνα

Μάρκα

Lushen

Πιστοποίηση

JB/GB

Αριθμό μοντέλου

CK5230

Μέγιστη γυρίζοντας διάμετρος:

Φ3000 mm

Επιτραπέζια διάμετρος:

Φ2500 mm

Μέγιστο ύψος του εργασιακού μεριδίου:

2000 mm

Μέγιστο βάρος κομματιών προς κατεργασία:

Ταχύτητα του τραπεζιού εργασίας (Στάδια και εύρος):

2 μηχανικά γρανάζια/Μεταβλητή χωρίς βήμα&0,2~45 rpm

Ποσοστό τροφοδοσίας μετά το εργαλείο (τύπος και εύρος):

Μεταβλητή χωρίς βήμα&0,1-500 mm/min

Γρήγορη ταχύτητα διασταύρωσης σταθμού εργαλείων:

2500 mm/min

Μέγιστη διαδρομή της στήλης εργαλείου (άξονας Χ):

-50 έως +1900 mm

Βιότοπος οδού Ram (άξονας Z):

1000 χιλιοστά

Διάμετρος διατομής Ram:

200×255 mm

Δυνατότητα δύναμης κοπής στην αριστερή στήλη εργαλείου:

35 kN (CNC)

Δυνατότητα δύναμης κοπής στο δεξί πόδι εργαλείου:

40 kN (συνηθισμένο)

Μέγιστη συνολική δύναμη κοπής στο τραπέζι εργασίας:

85 kNm

Στροφή επεξεργασίας της παραδοσιακής ράβδου εργαλείου:

Μέγιστη διαδρομή σταυροδρόμου:

1500 χιλιοστά

Ταχύτητα ανύψωσης σταυροδρόμου:

350 mm/min

Δύναμη κινητήρα ανύψωσης σταυροδρόμου:

7,5 KW

Δρόμος τροφοδοσίας (οριζόντια και κατακόρυφη):

20.5 Nm

Κύρια ισχύς κινητήρα (AC variable frequency drive):

55 kW

Κατά προσέγγιση βάρος μηχανής:

43 μετρικά τόνοι

Διάμετροι μηχανής (L × W × H):

7200 × 5200 × 5800 mm

Ακριβότητα θέσης:

≤ 0,1/1000 mm

Επαναλαμβάνετε την ακρίβεια θέσης:

≤ 0,02/1000 mm

Επίπεδα επιφάνειας τραπεζιού:

00,03 mm/1000 mm (με επιπλέον ανοχή 0,01 mm ανά αύξηση διαμέτρου 1000 mm)

Εκτόξευση επιφάνειας τραπεζιού (άξια):

00,02 mm/1000 mm (με επιπλέον ανοχή 0,01 mm ανά αύξηση διαμέτρου 1000 mm)

Τραπέζι Ραδιακή εκροή:

00,02 mm/1000 mm (με επιπλέον ανοχή 0,01 mm ανά αύξηση διαμέτρου 1000 mm)

Παράλληλος της οριζόντιας κίνησης του φορέα εργαλείου προς την επιφάνεια του τραπεζιού:

00,03 mm/1000 mm

Τριγωνικότητα της οριζόντιας κίνησης του φορέα εργαλείου (αριστερά-δεξιά) προς την επιφάνεια του τρα:

00,03 mm/1000 mm

Τριγωνικότητα της οριζόντιας κίνησης του φορέα εργαλείου (προς τα εμπρός-πίσω) προς την επιφάνεια το:

00,06 mm/1000 mm

Ακριβότητα κυλινδρικής μηχανικής:

00,02/300 mm

Ακριβότητα επεξεργασίας επίπεδης επιφάνειας:

00,04 mm/1000 mm

Σχετικά με την ανάλυση των επιφανειών:

Ra1,6μm

Σχηματισμένες επιφάνειες Ακαμψία:

Ra3,2 μm

Επισημαίνω:

Τεχνική μηχανή στροφής CNC 3000 mm

Δύο στήλες CNC κατακόρυφο στρογγυλοτροχείο

Παραγωγοί κάθετων κυλινδρικών κυλινδρικών εργαλείων CNC 3000 mm

Περιγραφή προϊόντος

CK5230 CNC διπλής στήλης κατακόρυφο ελατήριο βαρύτητας 3000mm διαμέτρου στροφής Siemens 808Dsl Control

Σύνοψη του προϊόντος:

Σχεδιασμός διπλού πύργου:Περιλαμβάνει έναν πύργο CNC και έναν χειροκίνητο πύργο.
Μεγάλη χωρητικότητα φορτίου:Μπορεί να χειριστεί τεμάχια έως και 25 τόνους.
Υψηλή ακρίβεια:Ακριβότητα θέσης ≤ 0,1/1000 mm και επαναληψιμότητα ≤ 0,02/1000 mm.
Αποδοτική λειτουργία:Συνεχή περιοχή ταχύτητας σπινδύλου από 0,2 έως 45 rpm.
Τρίχωμα βαρέων εργασιών:Αριστερός πύργος CNC και δεξιός πύργος χειροκίνητος για ευέλικτη κοπή.
Προηγμένο σύστημα ελέγχου SIEMENS:Διασφαλίζει την ακριβή και αξιόπιστη λειτουργία της μηχανής.

Περιγραφή του προϊόντος:

ΗCK5230 CNC κατακόρυφο ελατήριοείναι ένα προηγμένο εργαλείο μηχανής που αναπτύχθηκε από τους μηχανικούς μας, συνδυάζοντας προηγμένες εγχώριες και διεθνείς τεχνικές σχεδιασμού.Αυτό το ελαστικό είναι σχεδιασμένο για βαριές εργασίες κοπής, όπως η στροφή κυλινδρικώνΟ εξοπλισμένος με δύο πύργους, ένα CNC και ένα χειροκίνητο, ο CK5230 μπορεί να χειριστεί ένα ευρύ φάσμα υλικών και εργαστηρίων, συμπεριλαμβανομένων των μαύρων μετάλλων.μη σιδηρούχια μέταλλα, και ορισμένα μη μεταλλικά υλικά.

Η ανθεκτική δομή του μηχανήματος διαθέτει χύτευμα HT250 υψηλής αντοχής, ενώ οι επιφάνειες οδηγών σκληρύνονται σε HB200 ή υψηλότερη μέσω υψηλής συχνότητας σβήσεως, παρέχοντας εξαιρετική αντοχή στην φθορά.Με δυνατότητα υποστήριξης βαρέων εργαστηρίων έως 25 τόνων, η CK5230 είναι ιδανική για την παραγωγή με ένα κομμάτι και μικρές παρτίδες, ειδικά σε βιομηχανίες όπου η ποικιλία των εξαρτημάτων είναι υψηλή.

Παράμετροι προϊόντος:

Παράμετρος	Προδιαγραφές	Παράμετρος	Προδιαγραφές
Μέγιστη διάμετρος περιστροφής	Φ3000 mm	Μέγιστη διαδρομή εργαλείου (άξονας Χ)	-50 ~ 1900 mm
Διάμετρος πίνακα	Φ2500 mm	Η κάθετη πορεία του σπινδέλου (άξονας Z)	1000 χιλιοστά
Μέγιστο ύψος εργασιακού τμήματος	2000 mm	Μέγεθος τμήματος σπινθήρα	200 x 200 mm
Μέγιστο βάρος εργασιακού τμήματος	25 τόνοι	Δύναμη κοπής αριστερού πύργου	35 kN
Πεδίο ταχύτητας σπινθήρα	0.2 ~ 45 στροφές ανά λεπτό	Δύναμη κοπής δεξιού πύργου	40 kN
Πεδίο ταχύτητας τροφοδοσίας εργαλείου	0.1 ~ 500 mm/min	Συνολική δύναμη κοπής σπινθήρα	85 kNm

Προφυλάξεις για το προϊόν:

Εγκατάσταση:Βεβαιωθείτε ότι η βάση είναι κατάλληλα προετοιμασμένη πριν από την εγκατάσταση.
Λιπαντική:Χρησιμοποιήστε τα συνιστώμενα έλαια και διατηρήστε τακτική λίπανση για όλα τα κινούμενα μέρη.
Περιβάλλον:Διατηρήστε το μηχάνημα σε καθαρό, ξηρό περιβάλλον, απαλλαγμένο από διαβρωτικές ουσίες.
Θέρμανση:Αποφύγετε τη λειτουργία σε περιβάλλοντα με διακυμάνσεις θερμοκρασίας άνω των 40°C.

Σενάρια εφαρμογής του προϊόντος:

Αεροδιαστημική:Επεξεργασία ακριβείας βαρέων και πολύπλοκων αεροδιαστημικών εξαρτημάτων.
Αυτοκινητοβιομηχανία:Κατασκευή εξαρτημάτων που απαιτούν υψηλή ακρίβεια και μεγάλων εργαστηρίων, όπως εξαρτήματα κινητήρων και περιβλήματα κιβωτίων.
Ενέργεια:Ιδανικό για την επεξεργασία μεγάλων εξαρτημάτων που χρησιμοποιούνται στη βιομηχανία ενέργειας, συμπεριλαμβανομένων των ανεμογεννήτρων και των βαρέων εξοπλισμού.
Εργαλεία βαρέος εξοπλισμού:Κατάλληλο για την επεξεργασία μεγάλων εξαρτημάτων βιομηχανικών μηχανών όπου απαιτούνται υψηλές δυνάμεις κοπής και ακρίβεια.
Άμυνα:Χρησιμοποιείται σε αμυντικές εφαρμογές για την κατασκευή βαρέων και ακριβών εξαρτημάτων.
